Geiger^®
seilbetriebene Schalengreiferrechen

Auf dieser Seite

Seilbetriebene Schalengreiferrechen werden typischerweise als Grobrechen in Wasserentnahmestationen eingesetzt. Je nach technischen Anforderungen stehen stationäre und verfahrbare Maschinen zur Verfügung, zwecks Kostenoptimierung bei mehreren Kanälen und gleichzeitig höchster Zuverlässigkeit.

Alleinstellungsmerkmale

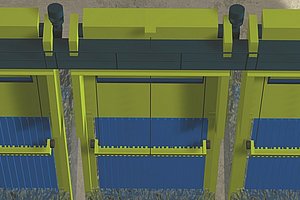

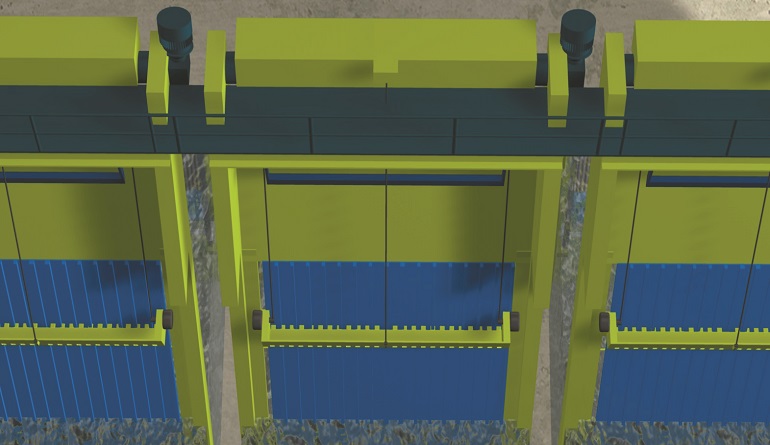

In stationärer oder verfahrbarer Ausführung (für 3 oder mehr Kanäle) erhältlich
Automatisierte Reinigungsmethode
Sichere Erfassung und Beseitigung sperrigen Treibgutes
Große Zuladungskapazität der Greiferschale
Einleitung des Reinigungsvorgangs aus jeder Position der Greiferschale durch Schlaffseilüberwachung
Exakte Hubwegbegrenzung
Höchste Effizienz: ein Schalengreifer für drei und mehr Kanäle
Vollautomatisierter Reinigungsprozess mit Schlaffseilüberwachung (für alle Seilvorrichtungen)
Anpassbar: Unterschiedliche Fahrgeschwindigkeit des Reinigerwagens für Abwärts- und Räumfahrt
Mit dem Innovationspreis Baden-Württemberg prämierte Kunststoffseiltrommeln für vereinfachte Wartung und weniger Verschleiß der Seiltrommeln

Passend für folgende Märkte

Einblicke

Die Hauptfunktion der Geiger seilbetriebenen Schalengreiferrechen besteht in der Beseitigung von sperrigem Treibgut und sedimentierten Stoffen wie Sand, Kies und Geröll und damit dem Schutz der nachgeschalteten Anlagen. Geiger seilbetriebene Schalengreiferrechen finden ihren Einsatz nicht nur in neuen Bauwerken; sie können auch problemlos in bestehende Wasserentnahme-bauwerke nachgerüstet werden. Neben der stationären Ausführung haben sich auch verfahrbare Schalengreiferrechen als wirtschaftliche Alternative vielfach bewährt.

Passavant^®/Geiger^® seilbetriebene Schalengreiferrechen besitzen zwei unabhängige Antriebseinheiten für Hub- und Schwenkwerk. Reinigerwagen und Greiferschale laufen über Führungsbahnen und werden über Schwenk- und Hubseile bewegt. Sie sind als Einheit so konstruiert, dass bei der Räumfahrt die Hubkraft eine Hebelarmwirkung auf die Greiferschale ausübt und eine Zwangsschließung bewirkt. Die hierdurch erzeugte hohe Schließkraft der Greiferschale ermöglicht den Transport schwerster Lasten und sperrigen Rechengutes.

Die Abwärts- und Räumfahrt erfolgt über das Hubwerk. Das Schwenkwerk steuert das Eingreifen der Greiferschale in den Rechenrost. Die Schlappseilsteuerung erkennt ein mögliches Blockieren des Reinigerwagens oder der Greiferschale durch Treibgut, Kies, Geröll, etc. und unterbricht die Fahrt zum unteren Eingriffspunkt, so dass die Räumfahrt gestartet wird. Sohlenablagerungen oder sperriges Treibgut werden schichtweise abgetragen. Bei Blockieren oder bei Überlast der Anlage wird durch eine spezielle mechanisch-elektrische Sicherheitssteuerung die Maschine abgeschaltet. Dieses Automatisierungssystem sorgt für eine außergewöhnlich hohe Betriebssicherheit und ermöglicht daher eine große Durchsatzleistung.

Geiger^® Schalengreifer & Kettenumlaufrechen für Wasserbehandlungsanlage an der Ruhlmühle/Spree

Ansehen Mehr Lösungen ansehen

Downloads

download

Produktflyer Geiger und Passavant Schalengreiferrechen Download (PDF, 161 KB)
