Geiger® elektrische Fischscheuchanlage

Süddeutschland

Installation einer Geiger® elektrischen Fischscheuchanlage für ein Wasserkraftwerk im Süden Deutschlands.

Situation

Am Einlaufbauwerk eines Kraftwerks im Allgäu sollte ein Fischschutz-System nachgerüstet werden. In einer Vorstudie wurde als Kernelement hierfür eine elektrische Fischscheuchanlage (FSA) System Geiger® ermittelt.

Elektrische Fischscheuchsysteme werden als Verhaltensbarriere genutzt, um Fische daran zu hindern, in „Gefahrenbereiche“ wie z.B. Wasserentnahmezonen einzuschwimmen.

Das Einlaufbauwerk des Wasserkraftwerks ist mit drei Rechenfeldern versehen. Jedes Rechenfeld kann mittels Stahlseilen auf einem Schienensystem an die Oberfläche gezogen werden. In der Regel wird das einmal im Jahr realisiert, um manuell Treibgut zu entfernen und die Rollenlager zu warten. Es wurde vereinbart, die Elektroden der Fischscheuchanlage direkt auf den Rechenfeldern zu befestigen, da hierdurch die Montage und Wartung der FSA bei gezogenen Rechen über Wasser ermöglicht wird

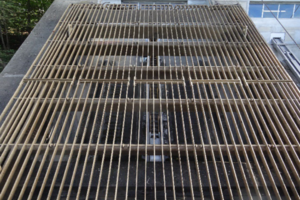

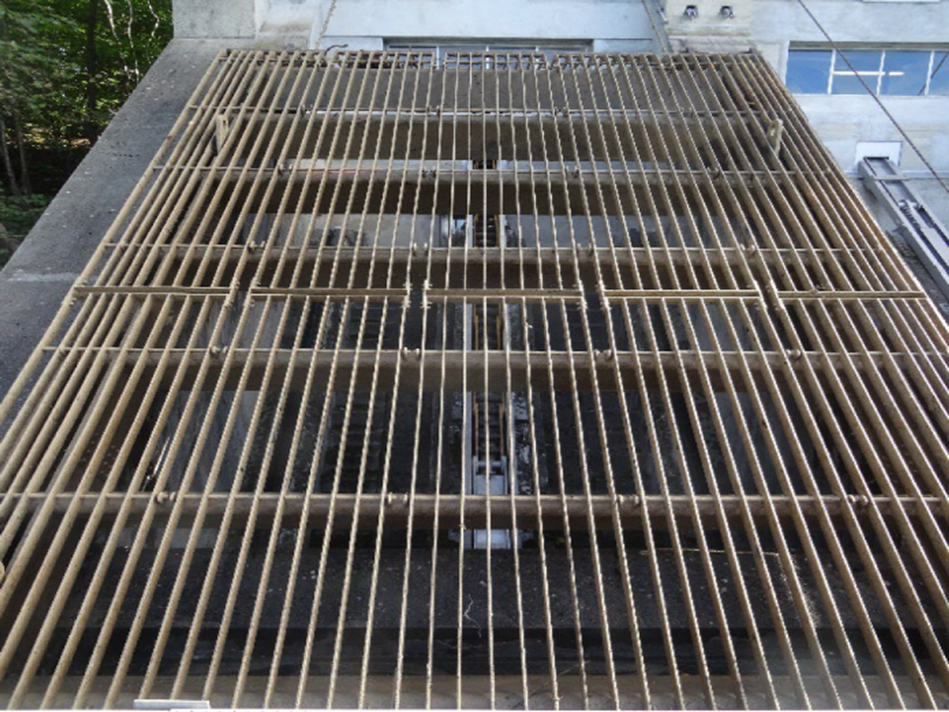

Ansicht des Windenhauses mit Rechenbahnen

Lösung

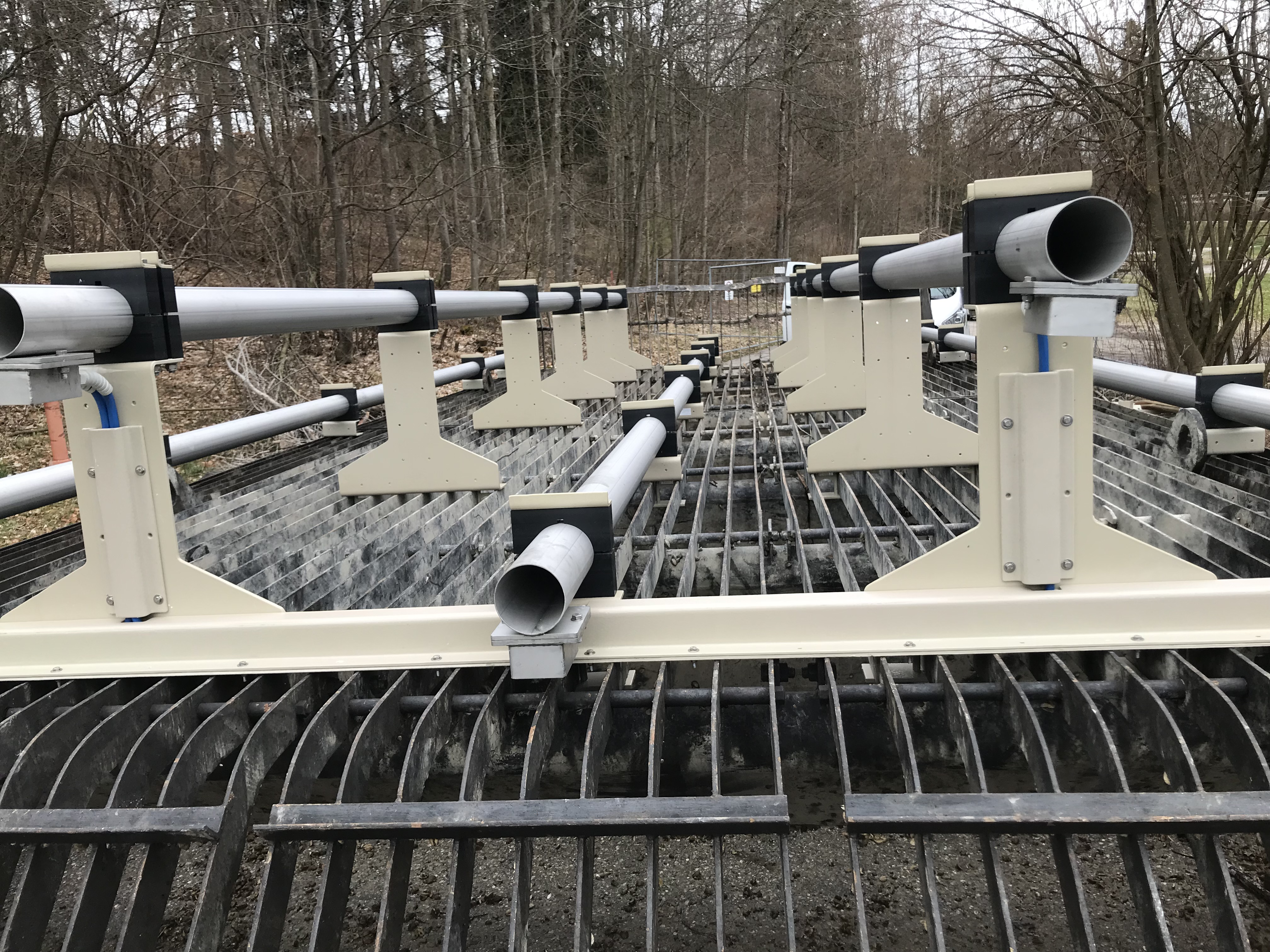

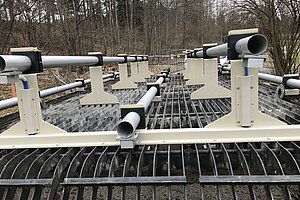

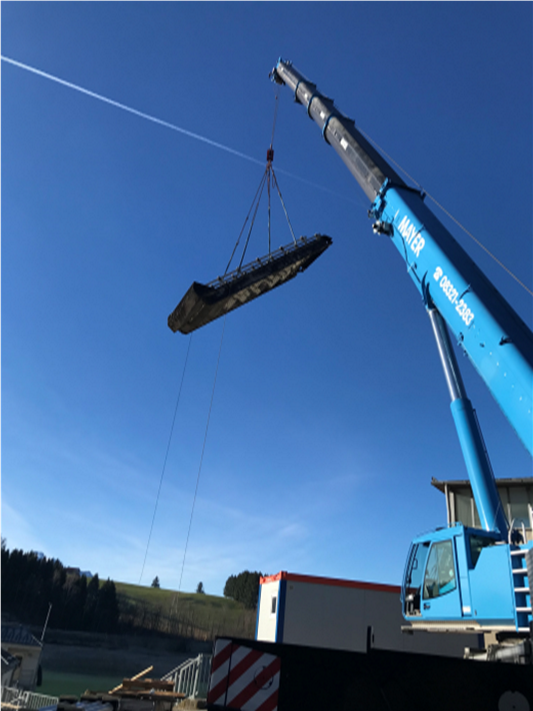

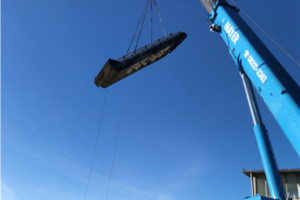

Die Elektroden der Fischscheuchanlage wurden direkt auf die vorhandenen Rechenroste des Kunden montiert, welche sich je nach Stauwasserstand ca. 25–35 m unterhalb des Wasserspiegels befinden. Hierzu mussten die Rostsegmente zunächst gezogen und dann mittels eines mobilen 300 Tonnen Teleskopkrans über das Windenhaus hinweg zum Montageplatz gebracht und nach erfolgter Elektrodenmontage wieder auf demselben Weg zurückgehoben werden.

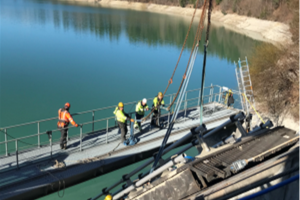

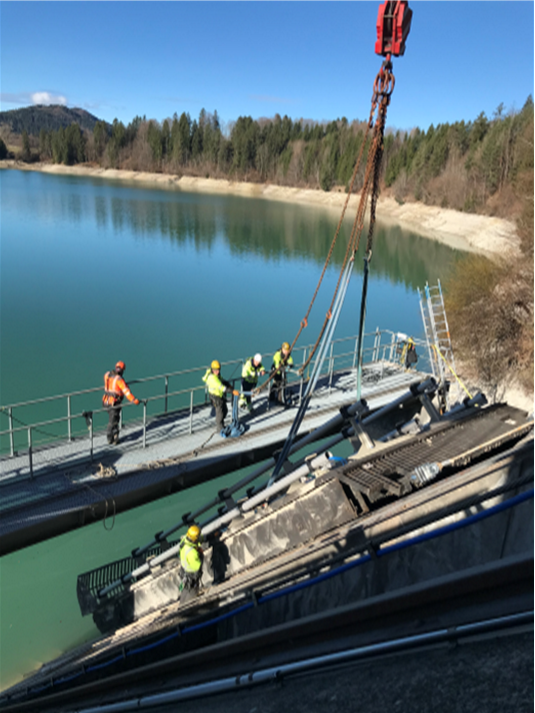

Die nachfolgenden Arbeiten an der schiefen Ebene über dem Einlaufbauwerk wurden größtenteils von ausgebildeten und spezialisierten Industriekletterern unter entsprechenden Sicherungsmaßnahmen durchgeführt.

Vorteile

  • Geeignet für Wasserentnahmen, Pumpstationen, Wasser- und Pumpspeicherkraftwerke an Flüssen und Seen
  • Homogener Scheuchfeldaufbau durch computergestützte Berechnung aller Anlagenparameter
  • Optimale Scheuchfeld-Ausbildung durch individuell geplante Lösungen
  • Vollautomatische Regelung von Impulsfrequenz und Spannung
  • Kontinuierliche Scheuchfeldüberwachung

Technische Daten

Produkt Ausstattung Durchschnittliche Leistungsaufnahme Video
Geiger® eletrische Fischscheuchanlage
für 3 Rechenroste
15 Elektroden   ca. 9 kW Geiger® elektrische Fischscheuchanlage (Fischschutz-Technik)
